                                    ELEMENTOS

MECANICOS

      ¿Que es un mecanismo?

¿

   Son las maquinas simples en un conjunto , entrelazadas y unidas entre si de diferentes maneras.

   Son elementos  destinados a transmitir y transformar fuerzas y movimientos desde eun elemento motriz a un elemento receptor. Gracias a este tipo de mecanismo el hombre puede realizar determinados trabajos con mayor comodidad y menor esfuerzo.

Elementos Mecanicos

Los elementos mecánicos abarcan una gran gama de elementos, al desglosar cada uno de ellos nos permite conocer a fondo su utilización y aplicación. Las aplicaciones fundamentales de elementos mecánicos son específicas para lo que se está ejecutando, el cual nos permitirá satisfacer una necesidad especifica según sea requerida.

Cada elemento definido nos permite analizar y comprender más a fondo cuál es su función principal, teniendo en cuenta sus normas y medidas adecuadas, también como sus materiales a utilizar para su definida aplicación. Por ello cabe señalar que la gran gama de elementos dentro del mercado nos abre la puerta a elegir más detalladamente nuestros elementos

Ejes (mecánica)



Un eje es un elemento  constructivo destinado a guiar el movimiento de rotación a una pieza o de un conjunto de piezas, como una rueda o un engranaje. Un eje se aloja por un diámetro exterior al diámetro interior de un agujero, como el de cojinete o un cubo, con el cual tiene un determinado tipo de ajuste. En algunos casos el eje es fijo —no gira— y un sistema de rodamientos o de bujes insertas en el centro de la pieza permite que ésta gire alrededor del eje. En otros casos, la rueda gira solidariamente al eje y el sistema de guiado se encuentra en la superficie que soporta el eje.



                                                           El perno

El perno o espárrago es una pieza metálica larga de sección constante cilíndrica, normalmente hecho de acero o hierro. Está relacionada con el tornillo pero tiene un extremo de cabeza redonda, una parte lisa, y otro extremo roscado para la chaveta, tuerca, o remache, y se usa para sujetar piezas en una estructura, por lo general de gran volumen

Los remaches

Remache es un elemento de fijación que se emplea para unir de forma permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago) que en su fin dispone de una cabeza. Las cabezas tienen un diámetro mayor que el resto del remache, para que así al introducir éste en un agujero pueda ser encajado. El uso que se le da es para unir dos piezas distintas, sean o no del mismo material.

  Las arandelas

Una arandela es un disco delgado con un agujero, por lo común en el centro. Normalmente se utilizan para soportar una carga de apriete. Entre otros usos pueden estar el de espaciador, de resorte, dispositivo indicador de precarga y como dispositivo de seguro.

Las arandelas normalmente son de metal o de plástico. Los tornillos con cabezas de alta calidad requieren de arandelas de algún metal duro para prevenir la pérdida de pre-carga una vez que el par de apriete es aplicado. Los sellos de hule o fibra usados en tapas y juntas para evitar la fuga de líquidos (agua, aceite, etc.) en ocasiones son de la misma forma que una arandela pero su función es distinta. Las arandelas también son importantes para prevenir la corrosión galvánica, específicamente aislando los tornillos de metal

Las chavetas

Se denomina chaveta a una pieza de sección rectangular o cuadrada que se inserta entre dos elementos que deben ser solidarios entre sí para evitar que se produzcan deslizamientos de una pieza sobre la otra. El hueco que se mecaniza en las piezas acopladas para insertar las chavetas se llama chavetero. La chaveta tiene que estar muy bien ajustada y carecer de juego que pudiese desgastarla o romperla por cizallamiento.



Las poleas

Una polea, es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Se trata de una rueda, roldana o disco, generalmente maciza y rallada en su borde, que con el concurso de una cuerda o cable que se hace pasar por el canal ("garganta"), se usa como elemento de Transmisión para cambiar la dirección del movimiento       en máquinas y mecanismos. Además, formando conjuntos aparejos o polipastos sirve para reducir la magnitud de la fuerza necesaria para mover un peso.

 Los  engranajes

Se denomina engranaje o ruedas dentadas al mecanismo utilizado para transmitir potencia de un componente a otro dentro de una máquina. Los engranajes están formados por dos ruedas dentadas, de las cuales la mayor se denomina corona' y la menor 'piñón'. Un engranaje sirve para transmitir movimiento circular mediante contacto de ruedas dentadas. Una de las aplicaciones más importantes de los engranajes es la transmisión del movimiento

Los roblones

Un roblón o remache es un elemento de fijación que se emplea para unir de forma permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago) que en su fin dispone de una cabeza.



   Los bujes

Es el elemento de una maquina  donde se apoya y gira un eje. Puede ser una simple pieza que sujeta un cilindro de metal o un conjunto muy elaborado de componentes que forman un punto de unión. Se caracterizan por su construcción y sistema de giro.



Los cojinetes o rodamientos

Los cojinetes de fricción son elementos mecánicos que se encargan de soportar una carga y permitir el movimiento deslizante o rotativo entre dos elementos en una máquina. Su uso primordial es evitar el desgaste de los puntos de apoyo de la máquina, efecto que se generaría si los ejes rodaran directamente sobre la estructura.



L

  Las manivelas

 Pieza mecánica, generalmente de hierro, con forma de ángulo recto, que, al darle   movimiento rotatorio con la mano, hace girar un eje y pone en funcionamiento un motor o mecanismo.



 Resortes

Operador elástico capaz de almacenar energía y desprenderse de ella sin sufrir deformación permanente cuando cesan las fuerzas o la tensión a las que es sometido, en la mecánica son conocidos erróneamente como " muelle", varían así de la región o cultura. Se fabrican con materiales muy diversos, tales como acero al carbono, acero inoxidable, acero al cromo-silicio, cromo-vanadio, bronces, plástico, entre otros, que presentan propiedades elásticas y con una gran diversidad de formas y dimensiones.

Tienen gran cantidad de aplicaciones, desde cables de conexión hasta disquetes,   productos de uso cotidiano, herramientas especiales o suspensiones de vehículos y sillas plegables. Su propósito, con frecuencia, se adapta a las situaciones en las que se requiere aplicar una fuerza y que esta sea retornada en forma de energía. Siempre están diseñados para ofrecer resistencia o amortiguar las solicitaciones externas.



Se denominan máquinas a ciertos aparatos o dispositivos que se utilizan para transformar o compensar una fuerza resistente o levantar un peso en condiciones más favorables.

Es decir, realizar un mismo trabajo con una fuerza aplicada menor, obteniéndose una ventaja mecánica.

Esta ventaja mecánica comporta tener que aplicar la fuerza a lo largo de un recorrido (lineal o angular) mayor. Además, hay que aumentar la velocidad para mantener la misma potencia.

Las primeras máquinas eran sencillos sistemas que facilitaron a hombres y mujeres sus labores, hoy son conocidas como máquinas simples.

La rueda, la palanca, la polea simple, el tornillo, el plano inclinado,  el polipasto, el torno y la cuña son algunas máquinas simples. La palanca y el plano inclinado son las más simples de todas ellas.

En general, las maquinas simples son usadas para multiplicar la fuerza o cambiar su dirección, para que el trabajo resulte más sencillo, conveniente y seguro.



Palanca

 Es una barra rígida que puede girar alrededor de un punto fijo llamado punto de apoyo o fulcro. La fuerza que se aplica se suele denominar fuerza motriz o potencia y la fuerza que se vence se denomina fuerza resistente, carga o simplemente resistencia.

Polea

sirve para elevar pesos a una cierta altura. Consiste en una rueda por la que pasa una cuerda a la que en uno de sus extremos se fija una carga, que se eleva aplicando una fuerza al otro extremo. Su función es doble, puede disminuir una fuerza, aplicando una menor, o simplemente cambiar la dirección de la fuerza. Si consta de más de una rueda, la polea amplifica la fuerza. Se usa, por ejemplo, para subir objetos a los edificios o sacar agua de los pozos.

Las poleas pueden presentarse de varias maneras:

Polea fija: solo cambia la dirección de la fuerza. La polea está fija a una superficie.

Polea móvil: se mueve junto con el peso, disminuye el esfuerzo al 50%.

Polea pasto, polipasto o aparejo: Formado por tres o más poleas en línea o en paralelo, se logra una disminución del esfuerzo igual al número de poleas que se usan.

Polipasto

Se llama polipasto a un mecanismo que se utiliza para levantar o mover una carga aplicando un esfuerzo mucho menor que el peso que hay que levantar.

Estos mecanismos se utilizan mucho en los talleres o industrias que manipulan piezas muy voluminosas y pesadas porque facilitan la manipulación, elevación y colocación de estas piezas pesadas, así como cargarlas y descargarlas de los camiones que las transportan.

Suelen estar sujetos a un brazo giratorio que hay acoplado a una máquina, o pueden ser móviles guiados por raíles colocados en los techos de las naves industriales.

Los polipastos tienen varios tamaños o potencia de elevación, los pequeños se manipulan a mano y los más grandes llevan incorporados un motor eléctrico.

La rueda

Máquina simple más importante que se conoce, no se sabe quién y cuándo la descubrió o inventó; sin embargo, desde que el hombre utilizó la rueda la tecnología avanzó rápidamente, podemos decir que a nuestro alrededor siempre está presente algún objeto a situación relacionado con la rueda, la rueda es circular.

       Plano inclinado

El plano inclinado permite levantar una carga mediante una rampa o pendiente. Esta máquina simple descompone la fuerza del peso en dos componentes: la normal (que soporta el plano inclinado) y la paralela al plano (que compensa la fuerza aplicada). De esta manera, el esfuerzo necesario para levantar la carga es menor y, dependiendo de la inclinación de la rampa, la ventaja mecánica es muy considerable.

Al igual que las demás máquinas simples cambian fuerza por distancias. El plano inclinado se descubre por accidente ya que se encuentra en forma natural, el plano inclinado es básicamente un triángulo donde su utiliza la hipotenusa, la función principal del plano inclinado es levantar objetos por encima de la Horizontal.

Tipos de palancas

 El término palanca alude a un tipo de máquina simple cuyo propósito consiste en aplicar fuerza y transmitir velocidad a un objeto. Su composición consta de una barra rígida que fluctúa  en torno a un punto de apoyo denominado fulcro.

Se hace uso de la palanca cuando lo que se requiere es aumentar la fuerza aplicada a un cuerpo, o bien, para aumentar la celeridad en su desplazamiento.

Con la palabra potencia se designa a la fuerza menor, y resistencia indica la fuerza mayor.

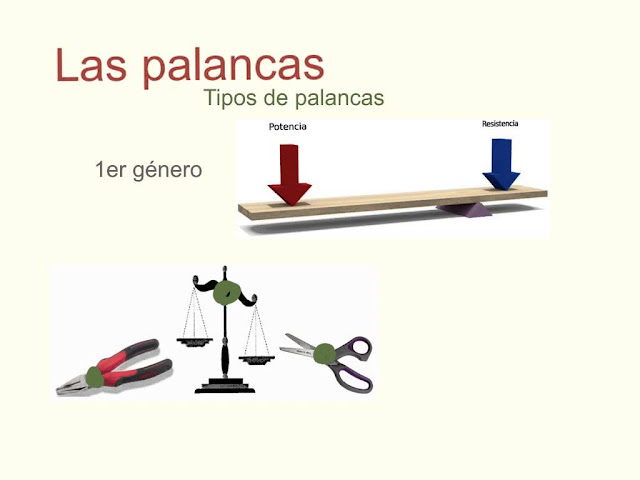

   PALANCA DE PRIMER GRADO: aquí, el punto de apoyo se sitúa entre la potencia y la resistencia. En esta clase de palanca la primera suele ser menor que la segunda, pero sólo cuando aminora la velocidad transferida al objeto y el trayecto recorrido por la resistencia. Podemos señalar como ejemplos a una  tijera, una catapulta, una barrera y/o una tenaza.



PALANCA DE SEGUNDO GRADO: es el nombre con que se conoce la clase de palanca en la que la resistencia se ubica entre el punto de apoyo y la potencia. Esta última, siempre es menor que la resistencia, pero sólo cuando reduce  la velocidad,  y el trayecto recorrido por la resistencia cobra fuerza. Ejemplos de este tipo de palanca son: el rompenueces, la carretilla, los remos y el abrelatas.

PALANCA DE TERCER GRADO: la tercer clase de palanca se distingue por el hecho de que la potencia está localizada entre la resistencia y el punto de apoyo. Aquí, la parte de la potencia siempre será menor que la sección de la resistencia. En consecuencia, esta última es menor que la potencia. Es utilizada cuando el objetivo es aumentar la celeridad  transferida a un elemento o bien, la distancia recorrida  por el mismo. El elemento para quitar los ganchos colocados con la abrochadora, es un típico ejemplo de palanca de tercer grado.
